碳化硅器件性能非常突出，但其生產過程可謂是困難重重。其產業鏈貫穿了材料、芯片設計、制造工藝等各個環節。相對傳統硅基技術而言，寬禁帶功率器件由于采用了SiC半導體材料，在各關鍵技術環節也會(huì )遇到新的問題與挑戰。

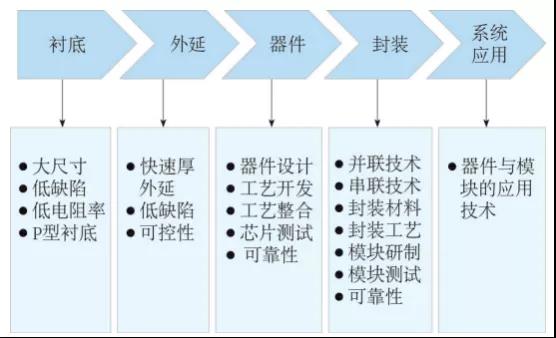

SiC半導體功率器件產業鏈

從技術的角度來說，與硅基功率器件制作工藝不同，碳化硅器件不能直接制作在碳化硅單晶材料上，需要在導通型單晶襯底上額外生長高質量的外延材料，最后在外延層上制造各類器件。傳統的碳化硅外延基于高品質碳化硅單晶襯底，以實現晶格匹配和降低缺陷密度（微管、位錯、層錯等）。

即是說，制備出性能優良的碳化硅單晶襯底是產業鏈上極為關鍵的一環！

襯底是功率器件的基礎。由于目前Si基功率器件生產廠商的大部分生產線支持4英寸以上的晶圓，因此4、6英寸及以上SiC襯底技術的成熟是SiC功率器件在所有重要領域大規模應用的前提條件。
