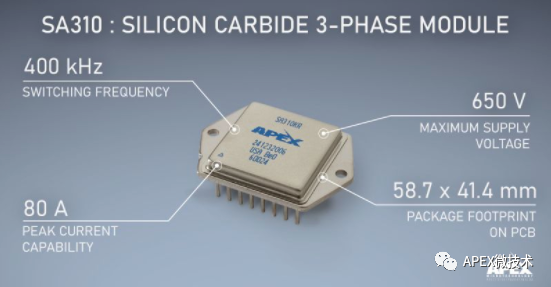

APEX微技術推出SA310碳化硅無刷直流電機驅動器

文章出處：APEX微技術網責任編輯：作者：APEX微技術人氣：-發表時間：2022-02-08 10:10:00【大中小】

問：在沒有散熱器的情況下，SA310 3相SiC模塊能做什么？

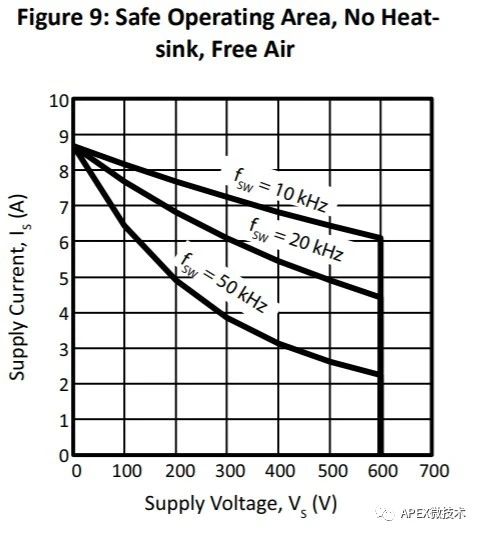

在空間非常寶貴的情況下，SA310可通過自己的鎳鋼合金外殼排出內部功耗產生的熱量。下方的圖來自SA310數據表，表明了在沒有散熱器的SA310的運行點下，供電電壓、供電電流和開關頻率的限制。

在供電電壓、供電電流和開關頻率這三個參數中，一個參數越高，其他兩個參數就必須越低，才能將內部功耗保持在安全程度內（或者說，才能讓SA310外殼和結溫保持在數據表內的最大額定值以下）。該圖直接表明，在SA310沒有散熱器的情況下，供電電流（差不多等于輸出電流）不能高于8.6A。該圖還表明，在供電電壓為600V的情況下，當開關頻率為10kHz時，輸出電流上限為6A，當開關頻率為20kHz和50kHz時，輸出電流上限分別為4.5A和2.3A。在供電電壓、供電電流和開關頻率曲線環繞的區域內還有其他運行點。（請查看SA310數據表第9頁，確定散熱器是否適合您的設計。）
